Разборка Sony Vaio FZ
Инструкция: как разобрать ноутбук Sony Vaio FZ для чистки системы охлаждения.
Шаг 1
-
Для начала, отключите ноутбук и извлеките аккумулятор.
-

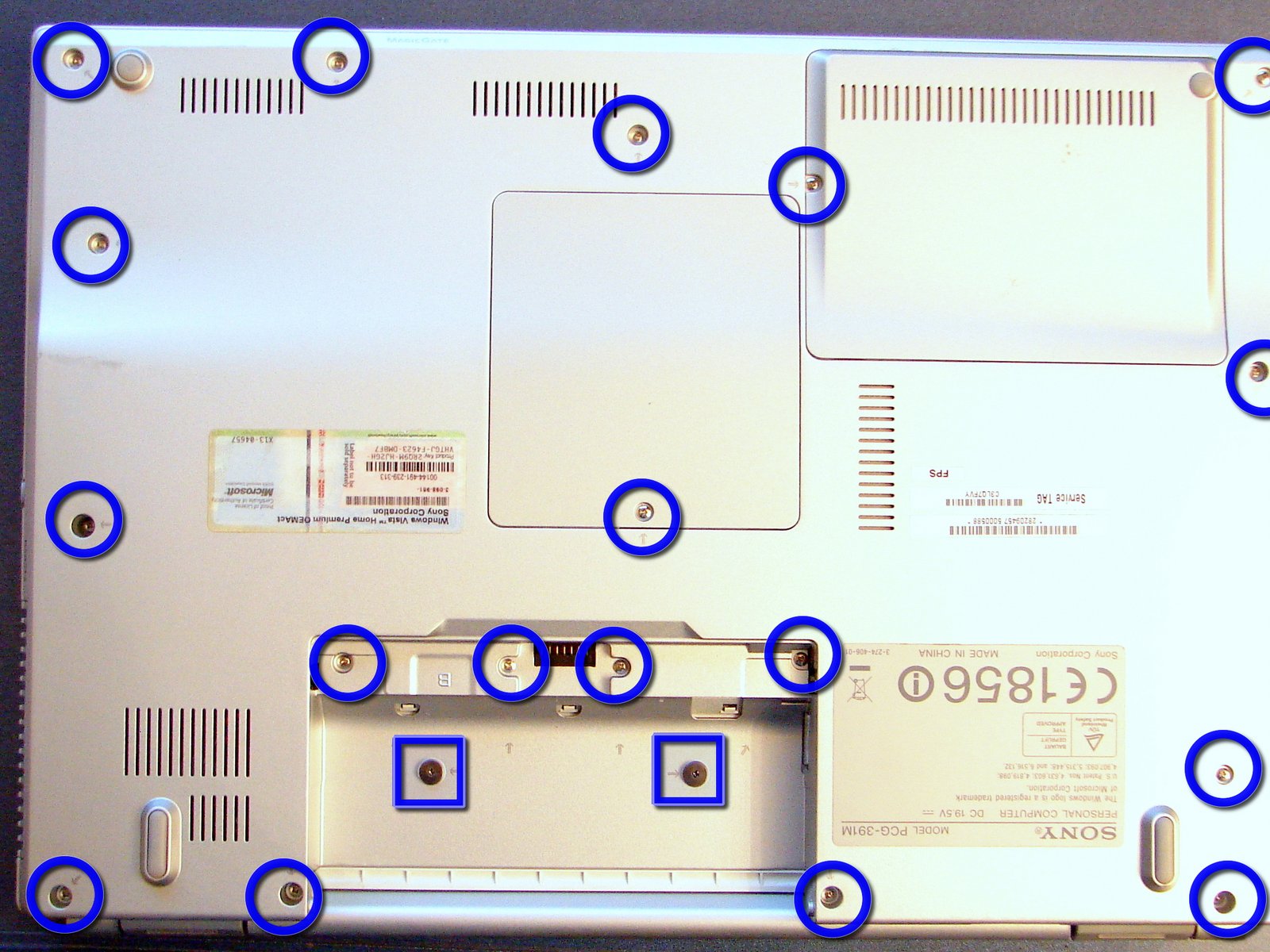

Выкрутите отмеченные на фото винты.
Шаг 2
-
Снимите крышки для HDD и RAM. Просто открутите их и осторожно вытяните.
-

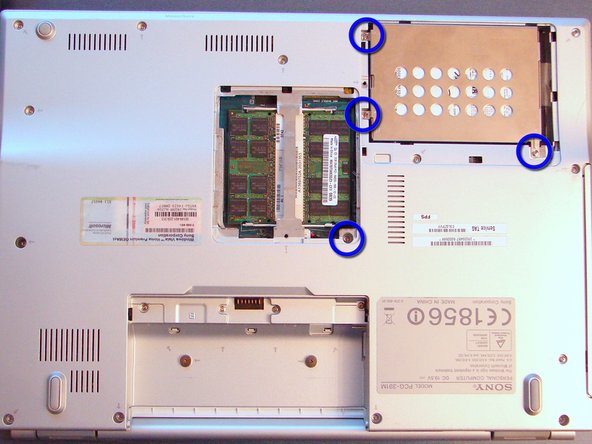

Выкрутите отмеченные на фото винты.
-
Извлеките жесткий диск. Для этого сдвиньте его вправо и затем вытяните.
Шаг 3
-
Теперь сложная часть. Мы должны удалить панель, закрывающую динамики и дополнительные клавиши управления.
-

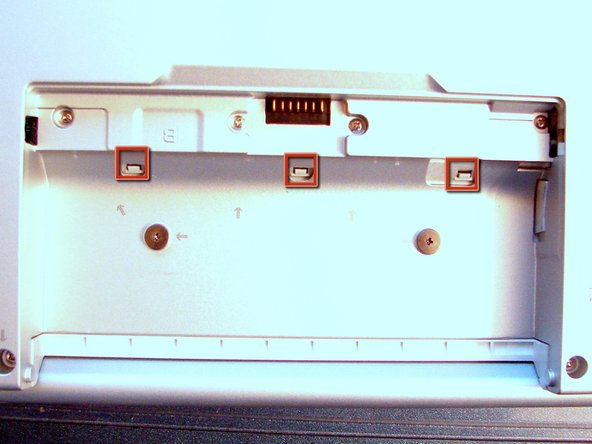

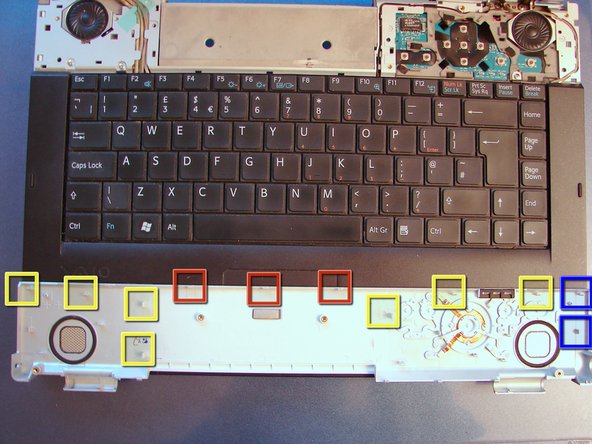

Чтобы это сделать, мы должны отключить 3 защелки из отсека для батареи (отмечены красным). Нажмите на защелки с помощью небольшой отвертки, пока они не будут разблокированы. Делайте это аккуратно, чтобы не сломать их.
-
Возможно, вы захотите разблокировать еще защелки в отсеке для дисков DVD (отмечены синим), просто оставьте гнезда в стороне.
-
Теперь извлеките панель клавиатуры.
-
Остальные защелки (отмечены желтым) отключатся сами, когда вы осторожно извлечете панель.
Шаг 4
-

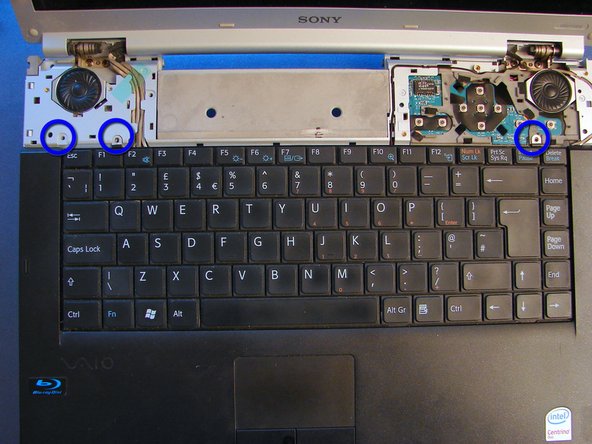

Теперь выкрутите 3 винта, которые сейчас отмечены, синим цветом на фото.
-
Чтобы удалить клавиатуру, осторожно поднимите ее и поместите её обратной стороной на панель для рук, помните, что внизу есть кабель.
-

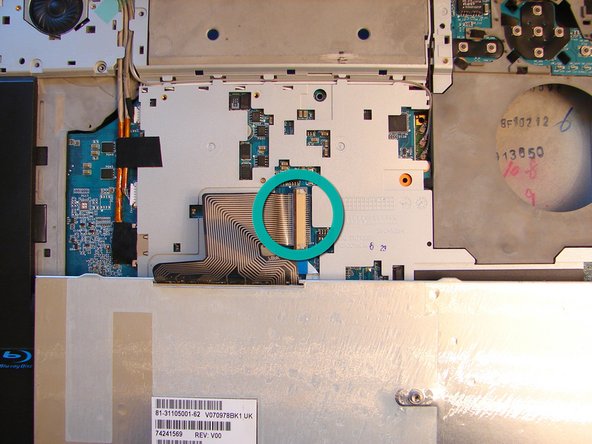

Вытяните кабель из разъема и клавиатура отсоединена.
Шаг 5
-

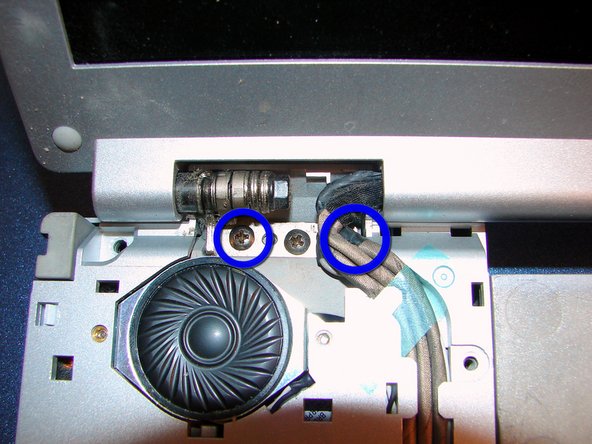

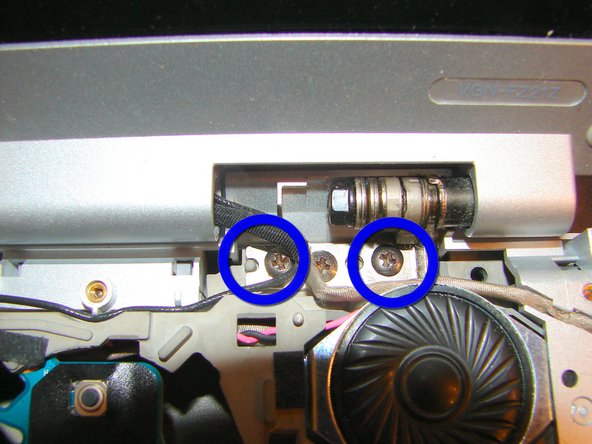

Нам нужно выкрутить еще 4 винта (рядом с фиксаторами монитора), чтобы освободить нижнюю панель.
-
Выкрутите только 2 внешних винта. Средние держат монитор на месте.
-
Второй винт, на левой стороне, находится под связкой кабелей.
Шаг 6
-
Поверните ноутбук обратной стороной и снимите нижнюю крышку
-
Наконец-то, мы можем увидеть внутреннюю часть нашего VAIO.
-

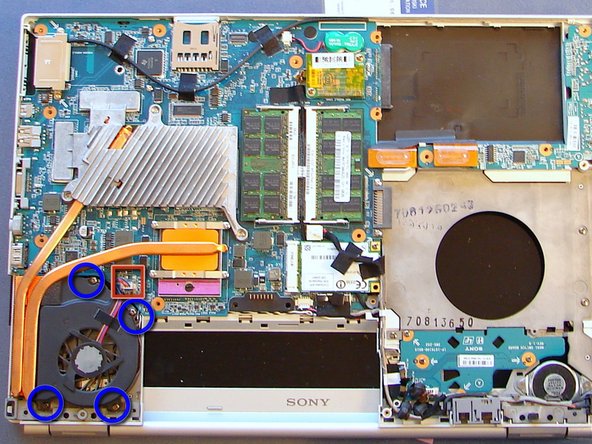

Выкрутите 4 винта на вентиляторе и вытяните шнур.
-

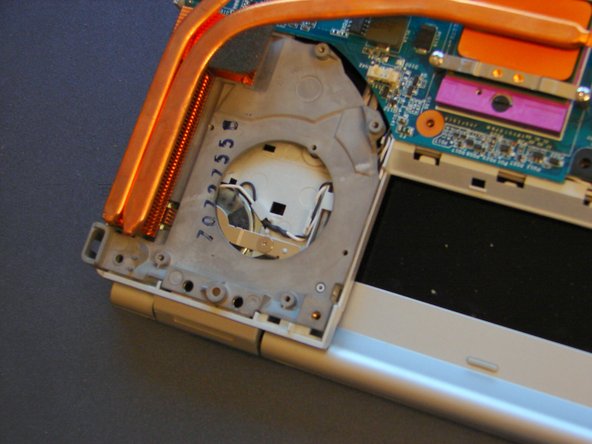

Теперь вы можете очистить это место. Я использовал сжатый воздух и зубную щетку :)
-
Вот и все. Надеюсь, что вам понравилось.
