Разборка Asus Zenbook UX32VD

Инструкция: как разобрать ноутбук Asus Zenbook UX32 для самостоятельного ремонта или общего развития.

Шаг 1

Дзэн это искусство. Для его освоения требуются многие годы практики. Спокойная медитация, умиротворённое созерцание и, согласно фирме Asus – использование их передового ультракомпактного ноутбука. Премьера Zenbook UX32VD состоялась во втором квартале 2012 года, как обновление уже популярного UX31.

Вот некоторые из  особенностей UX32:

  • Процессор Intel Core i7 с тактовой частотой 1.9 GHz

  • Видеопроцессор NVIDIA GeForce GT 620M

  • LCD дисплей 1920 x 1080 с широкоэкранной IPS-матрицей

  • 4 Гб (2 Гб с возможностью наращивания) оперативной памяти

  • Жесткий диск объемом 500 ГБ и 24 Гб SSD для кэш-памяти

Шаг 2

В комплект включает множество полезных фишек:

  • Чехол-папка для ноутбука

  • Стильный блок питания с обработанной поверхностью с фирменным логотипом

  • Мини-адаптер VGA

  • USB адаптер для Ethernet

  • Небольшой мешочек для адаптеров

Шаг 3

Несмотря на внушительный форм-фактор ультрабука, Zenbook часто критикуют за толщину. Но при всё при том «талия» у Zenbook не настолько широкая. По сравнению с MacBook Air, он толще всего лишь на несколько миллиметров.

Шаг 4

Единственной маркировкой указывающей на то, что это действительно новая модель Zenbook является номер модели на нижней части ноутбука.

В стандартной поставке UX32VD предусмотрена горячая клавиша для режима максимальной производительности (Super Performance): <Fn> + пробел.

Логотип напоминает некоторых супер-скоростных Олимпийских бегунов.

Шаг 5

Всем нравятся ультрабуки с расширенными возможностями подключения, и здесь Zenbook не разочаровал.

  • Три порта USB 3.0

  • Комбинированное устройство чтения карта памяти SD, SDHC и MMC

  • Аудиоразъём

  • Мини-порт VGA

  • HDMI выход

К сожалению, VGA адаптер не является таким же, как мини-VGA адаптер используемый Apple, так что к Zenbook он не подойдёт. Но есть хорошие новости — Asus был достаточно любезен, чтобы в комплекте с ноутбуком положить мини-адаптер VGA-VGA.

Шаг 6

Стильная нижняя панель из алюминия удерживается на месте  двенадцатью T5 Torx винтами. Сама панель отличается по качеству  от той которую вы бы могли найти в продуктах Apple, но мы приветствуем использование Asus из обычных распространенных винтов.

Шаг 7

Первым делом мы извлекаем аккумулятор. Плюс балл за простоту ремонта!

Крышка крепится шурупами Torx, но восемь винтов, удерживающих аккумулятор - старые добрые Phillips #0. Интересный выбор Asus. Аккумулятор извлекается вместе с бонусом: модулями левого и правого динамиков, прикреплёнными с его обеих сторон.

Шаг 8

Аккумулятор напряжением 7.4 вольт и емкостью 6520 мАч в UX32VD весит 280,5 грамма, что составляет примерно 20% от веса Zenbook.

Для сравнения, батарея в 13" дюймовом MacBook Air составляет около 22% от общего веса Air.

Мощность аккумулятора Zenbook 48 Вт-ч, он меньше чем в прошлогодней модели, но солидный соперник по сравнению с другими аналогичными ноутбуками.

  • 2011 Zenbook UX31A: 50 Вт-ч

  • Macbook Air: 50 Вт-ч

  • Acer Aspire S5: 34 Вт-ч

Шаг 9

Многие производители ПК обращаются к специализированным аудио фирмам за пределами их собственной компании, чтобы обеспечить свои ноутбуки звуковыми системами. И Asus не исключение: звук в Zenbook обеспечивает оборудование Bang & Olufsen.

Для тех из вас, кто не знаком с Bang & Olufsen, их звуковые системы выбор многих производителей автомобилей класса люкс, в том числе Aston Martin

Мы уверены, что левый динамик — это Bang, в то время как правый Olufsen. По крайней мере, по слухам.

Шаг 10

Для того, чтобы полностью стиреть границы между ультрабуком и мощным ноутбуком, Asus оснастила Zenbook встроенным ОЗУ и съемным RAM.

Хотя это может вызвать у Zenbook раздвоение личности, это шаг в правильном направлении конструирования ультрабуков.

Очевидно, что Asus хотели дать пользователям возможность обновлять/ восстановливать свои ноутбуки, но это можно позволить только для одного модуля оперативной памяти, учитывая ограничения пространства внутри Zenbook.

Что ж, будем искать встроенную память, а заменяемую вытащим прямо сейчас.

Шаг 11

Zenbook поставляется в стандартной комплектации с  2.5 дюймовым жестким диском на 500 Гб, 5400 об./мин в дополнение к  24 ГБ встроенного SSD-накопителя.

Давайте сравним этот жесткий диск с другими известными ультрабуками.

Независимо от того, что жесткий диск имеет скорость вращения 5400 об./мин, выглядит он немного неуместно в ноутбуке за $1300.

  • 2012 Apple MacBook Air 13″ ($1099,99 — $1199,99): 128 Гб SSD
  •  Dell Inspiron 14z ($899,99): 500 Гб, 5400 об./мин HDD и 32 Гб SSD
  •  Acer Aspire S5 ($1279,00 — $1399,99): 2 х128 Гб SSD

Шаг 12

Используемы в этом ультрабуке вентиляторы довольно прохладные. И до них не сложно добраться!

Поскольку вентиляторы отвечают за циркулирующий воздух через компьютер, они часто собирают много пыли. Для обслуживания устройства очень важно, чтобы до вентилятора было легко добраться и почистить.

Шаг 13

Есть какое-то странное удовольствие в снятии гарантийной наклейки. Может быть, это чувство приходит от знания, что с этого времени, прибор полностью ваш.

Похоже, в Asus особо не заморачивались с этой наклейкой. Она просто легко отклеивается, а не рвётся и не оставляет следов клея, которые невозможно удалить. И после снятия остаётся достаточно липкой, чтобы её приклеить снова.

Мы не говорим, что вы должны обмануть компанию, просто констатируем факт.

Шаг 14

Немного повозившись, извлекаем плату Intel 6235 Wi-Fi / Bluetooth 4.0 из гнезда mini PCI Express. Внутри мы видим две микросхемы Intel:

  • контроллер Intel 82550 Fast Ethernet

  •  Беспроводной контроллер Intel 82549MDE Wi-Fi

В отрасли, где модульность дизайна часто способствует стройности мы благодарны, что Weefees по-прежнему используют мини-PCI Express карты.

Шаг 15

Снять материнскую плату и заменить довольно легко, так как разъёмы на ней промаркированы.

Хотя технически это нельзя назвать инструкциями, при сборке ноутбука эти маркировки очень хорошо помогают. Благодарим, Asus!

Отсоединяем некоторые стандартные разъемы и винты и вытаскиваем материнскую плату.



Шаг 16

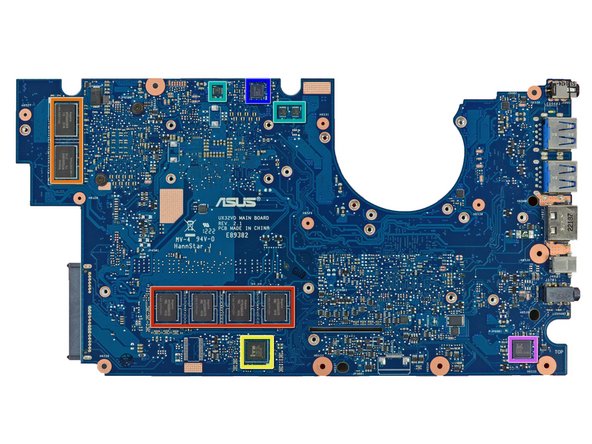

С фронтальной стороны платы находятся:

  •  процессор Intel Core i7-3517U 1,9 ГГц (кэш 4 Мб, в режиме ускорения до 3,00 ГГц)

  •  видеокарта Nvidia GeForce GT 620M

  •  4 микросхемы памяти Hynix H5TQ2G83CFR 2 Гбит DDR3 SDRAM

  •  2 микросхемы видеопамяти Hynix H5TQ2G63DFR 2 Гбит DDR3 SDRAM

  •  24 Гб SSD-накопитель SanDisk iSSD SDIS5BK 024G

  •  чипсет Intel BD82HM76

  •  контроллер синхронизации ON Semiconductor NCP3218

    • 4 микросхемы памяти Hynix h5TQ2G83CFR 2 Гбит DDR3 SDRAM

    • 2 микросхемы видеопамяти Hynix h5TQ2G63DFR 2 Гбит DDR3 SDRAM

    • ITE IT8572G

    • 3 микросхемы Fairchild PC78T FDMC7696

    •  Контроллер широтно-импульсной модуляции Richtek RT8168B

    • Аудиокодек Realtek ALC269

      /li>
    • До всех компонентов легко добраться, никаких хитроумных фирменных винтов.

    • Аккумулятор не приклеен, и с нужными инструментами можно заменить его за несколько минут.

    • В этом ноутбуке можно заменить оперативную память и жёсткий диск.

    • Маркировка разъёмов на материнской плате помогает подключить кабели при сборке.

    • Множество компонентов приклеены сильнее, чем требуется.

  • Шаг 17

    На оборотной стороне материнской платы находится еще несколько чипов, в том числе встроенная оперативная память.

    Так что, если наши подсчеты верны, UX32VD имеет в общей сложности 1 Гб встроенной видеопамяти! (4 х 2 Гб = 8 Гб = 1 Гб)

    Шаг 18

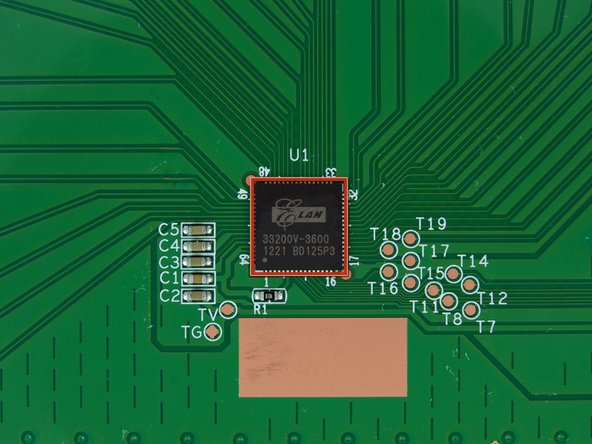

    Как и в MacBook Pro с дисплеем Retina , тачпад в Zenbook расположен под аккумулятором. В отличие от MacBook, вы можете удалить эту сенсорную панель, не уничтожая аккумулятор.

    Multi-touch с распознаванием множественных прикосновений обеспечивается контроллером сенсорной панели Elan 33200V-3600.

    Шаг 19

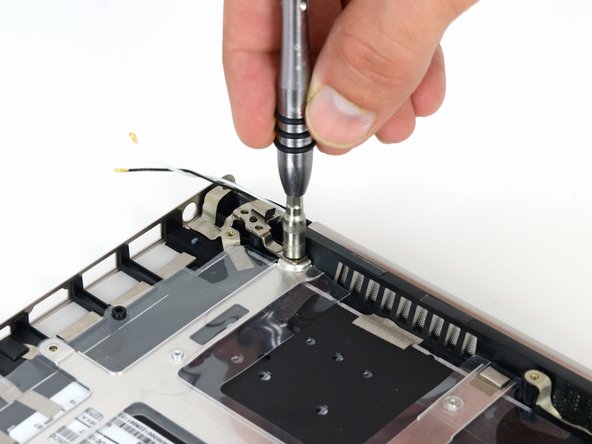

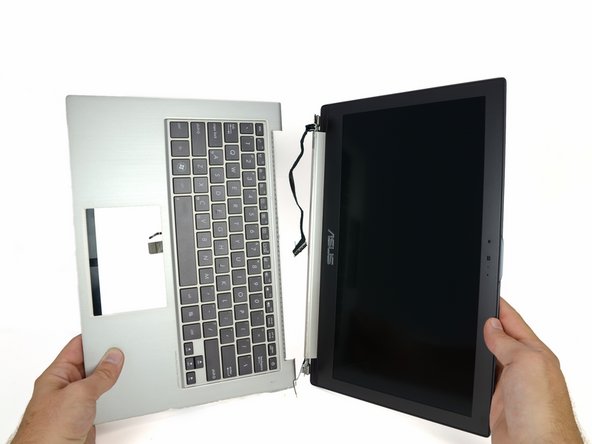

    Помимо пары винтов с крестовым шлицем, модуль дисплея с каждой стороны закреплён на верхней части корпуса 4-мм шестигранной гайкой. Но как бы инженеры Asus ни старались, ничто не сможет противостоять нашему набору отвёрток с 54 насадками.

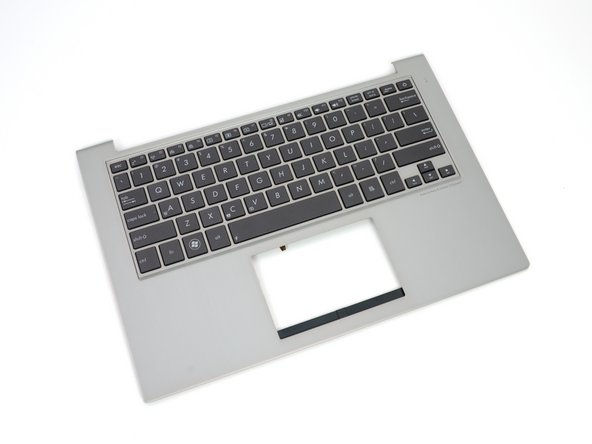

    Дисплей отсоединяется  довольно легко, и вот у нас осталась лишь верхняя часть корпуса, где расположена клавиатура с подсветкой.

    Так же как в цельном корпусе MacBook Unibody, клавиатуру Zenbook нельзя отделить от корпуса и можно заменить только с ним вместе.

    Шаг 20

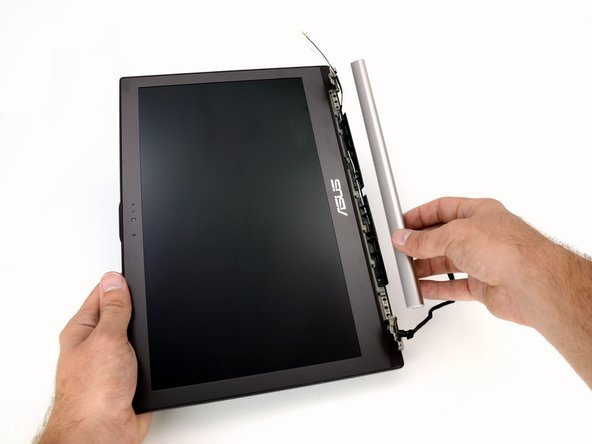

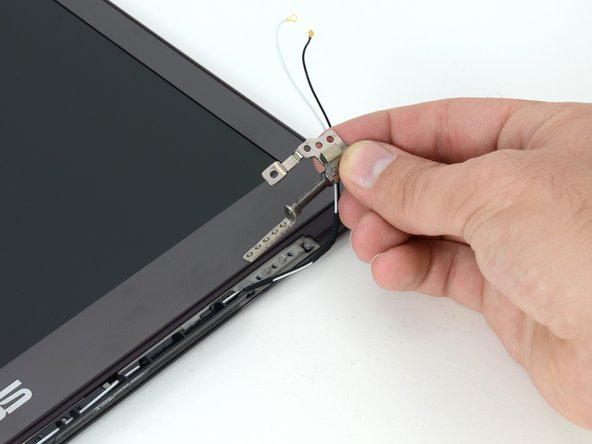

    Далее наводим порядок в нижней части модуля дисплея. Снимаем крышку шарнира, петли монитора и антенны беспроводной связи.

    Основные и вспомогательные беспроводные антенны скрыты под пластиковой крышкой шарнира на модуле дисплея, одной из немногих неметаллических деталей снаружи Zenbook.

    Шаг 21

    Мало того, что на дисплее Zenbook отсутствует неприятное блестящее стекло, так ещё и рамка снимается без проблем после прогревания феном и поддевания её гитарными медиаторами.

    Тот факт, что вы можете получить доступ к дисплею это огромный плюс. После мороки с дисплеем Retina, такой ремонтопригодный дисплей весьма радует.

    Мало того, что лицевую панель дисплея легко удалить, она даже изготовлена на заказ для UX32VD.

    Шаг 22

    Не успели мы обезуметь от радости по поводу доступности дисплея, как попались. Кабель ЖК-дисплея и веб-камеры проложены под резиновой уплотнительной прокладкой дисплея.

    В большинстве случаев, простой кусок резины не был бы особо сдерживающим фактором, но уголки этой прокладкой оказались крепко приклеены и требовалось тепло и терпения, для их прогревания и отклеивания.

    После этого выкручиваем 4 винта Phillips, а затем снимаем дисплей.

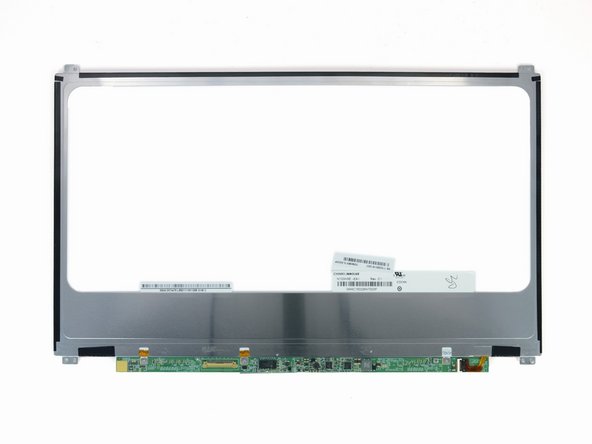

    Мы слышали, что дисплей Chimei Innolux 1920 x 1080 IPS обладает отличной производительностью, что позволяет использовать ультракомпактный 13-дюймовый ноутбук для игр.

    Шаг 23

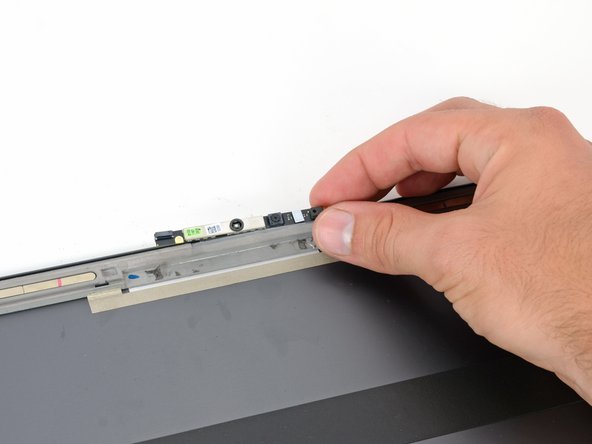

    За вами наблюдает 2-мегапиксельная веб-камера Zenbook.

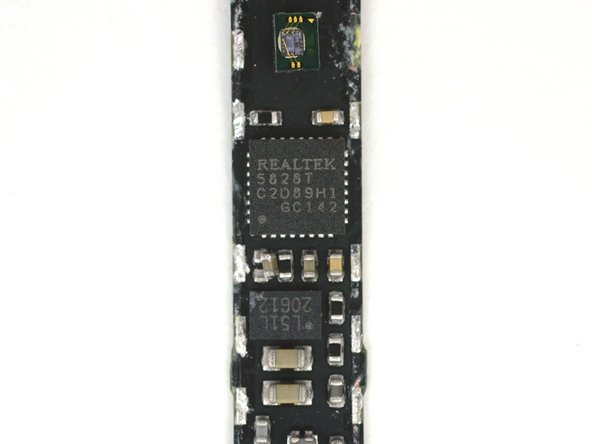

    Все ваши записи и видео контролирует контроллер камеры Realtek 5828T.

    В случае, если вам интересно, то камера действительно тонкая. Без компонентов  ее толщина составляет ~ 0,3 мм, что примерно три бумажки, сложенные вместе.

    На рисунке вы видите сравнение американской монетки в 10 центов и камеры.

    Шаг 24

    Простота ремонта Asus UX32VD Zenbook:  8 из 10 (10 баллов означают максимальную простоту).
